特徴：共通ツメでワーク・ツール把持

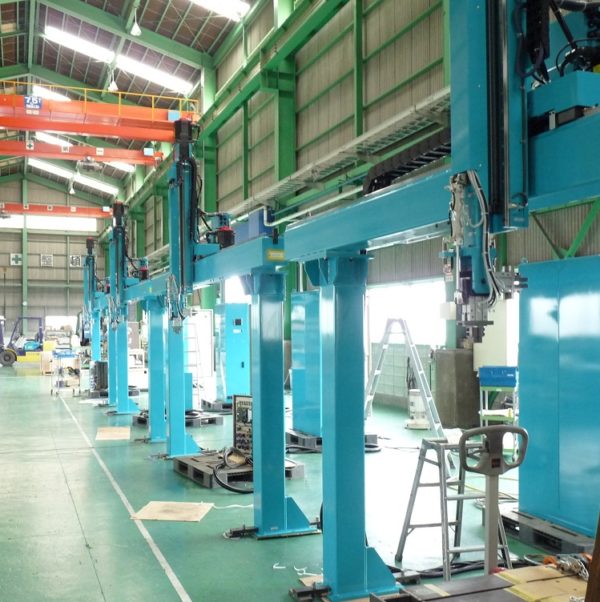

自動車部品の加工M/C用のワーク搬送装置です。
搬入装置に置かれたワークを加工M/Cにセッティングし、加工済ワークを搬出装置まで搬送するものです。
ツール置台のツール搬送も行います。
ローダーハンドは、搬入・搬出ハンド専用一体型でエアー駆動にて90°旋回します。
また、共通ツメにてワークの段取り替えにも対応しております。
仕様概要
| 各ストローク | 左右走行（X軸） 3,650mm |
|---|---|
| 〃 | 上昇下降（Z軸） 1,070mm |
| 各速度 | 左右走行（X軸） 117.8m/min（MAX) |
| 〃 | 上昇下降（Z軸） 60m/min（MAX) |
| 駆動源・方式 | 左右走行（X軸） サーボモーター・ラック＆ピニオン |
| 〃 | 上昇下降（Z軸） サーボモーター・ボールネジ |
| 〃 | ローダーハンド エアーチャック（0.4MPa） |
